选型 断绝式宁静栅 NPEXA-C011H

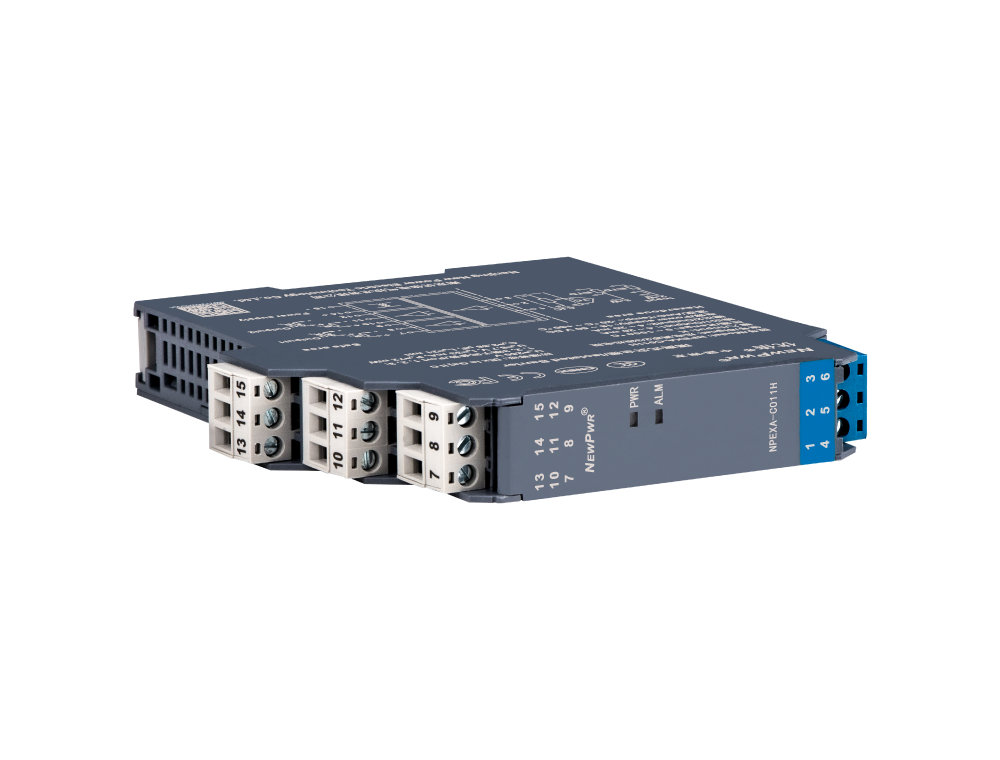

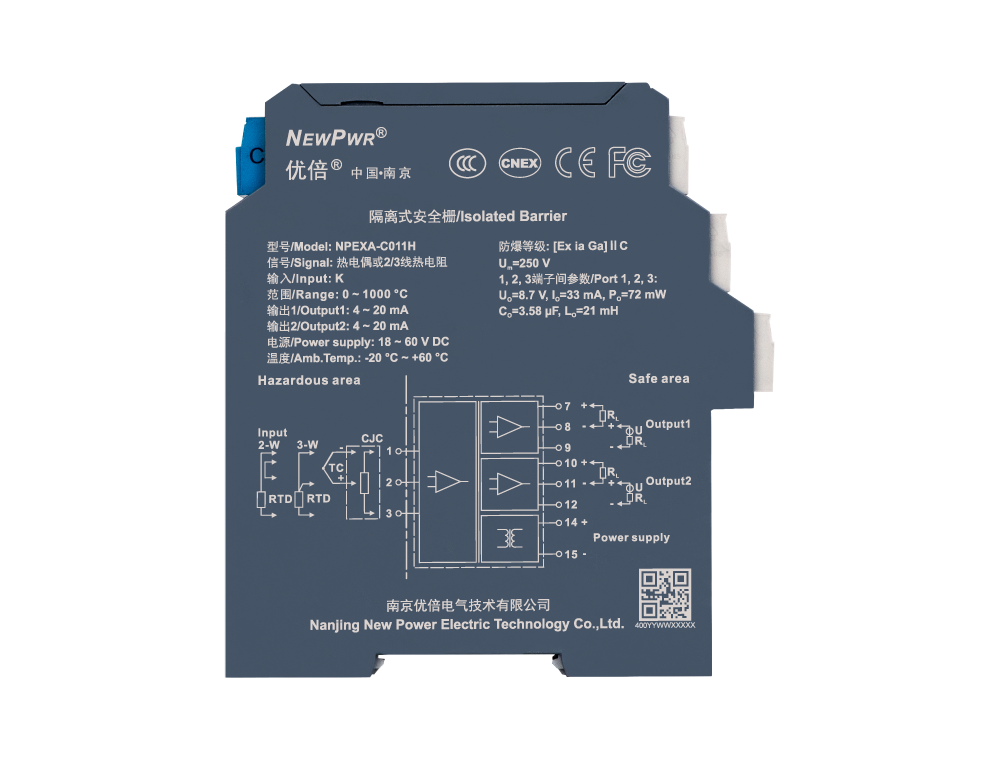

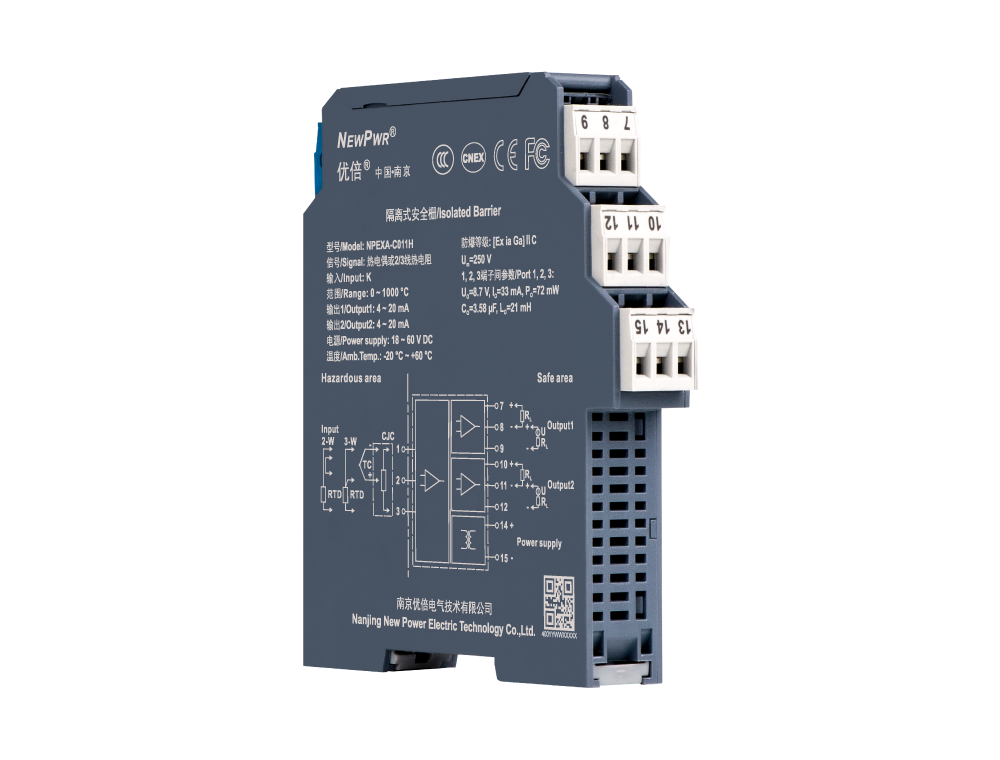

NPEXA-C011H
温度型输出宁静栅，将风险区的热电偶、热电阻旌旗灯号，经断绝转换为4~20mA电流旌旗灯号输出到宁静区(其余输出旌旗灯号范例产物，详细型号见型谱)，外置冷端弥补端子。该产物须要自力供电，输出、输出和电源三端断绝，具备在线毛病自诊断功效，能够经由过程PC端或手持编程器对温度量程、旌旗灯号范例等停止组态设置。
输出电压
伤害（详情主要参数见型谱）
通畅
变电
分享
NPEXA-C011H
产物先容 手艺参数 配件 下载
插手对照 插手选型
【视角手艺人】


【系统设计与自动装配】






系统设计                                                                      装配线




【手艺参数】 电源 输出 输出 传输特征 根基参数 EMC特征 任务情况 状况描写 【机器特征】 机器特征 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输出
输出旌旗灯号 热电偶、热电阻
引线电阻 ≤ 20 Ω/线
输出
输出旌旗灯号 4 ~ 20 mA
许可负载 RL ≤ 550 Ω
传输特征
转换精度 旌旗灯号范例 丈量规模 量程规模/转换精度
K -200 ℃ ~ +1372 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
E -120 ℃ ~ +1000 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
J -140 ℃ ~ +1200 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
T -270 ℃ ~ +400 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
N -200 ℃ ~ +1300 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
S -50 ℃ ~ +1768 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
R -50 ℃ ~ +1768 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
B +400 ℃ ~ +1820 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
W5Re_W26Re 0 ℃ ~ +2315 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
W3Re_W25Re 0 ℃ ~ +2315 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
L -100 ℃ ~ +800 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
Pt100(α=0.00385) -200 ℃ ~ +850 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Pt100(α=0.00391) -200 ℃ ~ +850 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu50, Cu100 (α=0.00428) -180 ℃ ~ +200 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu50, Cu100 (α=0.00426) -50 ℃ ~ +200 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
温度漂移 30 ppm/℃
根基参数
弥补精度 1 ℃ (弥补规模：-20 ℃ ~ +60 ℃)
呼合时候 ≤ 500 ms
任务功耗 1.2 W
EMC特征
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输出/输出/电源)
任务情况
任务温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场合 装置于宁静区，可毗连0区、1区、2区；ⅡA、ⅡB、ⅡC；T4 ~ T6风险区的本装置备
状况描写
输出状况 默许跟从形式，能够设置装备摆设为4mA~20mA NE43形式或牢固输出形式。
机器特征
毗连体例 螺钉毗连
规格尺寸 宽17.8 mm×高110 mm×深117 mm
认证信息
产物认证 CNEX,CE, FCC, CCC
防爆品级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 8.7 V (1、2、3端子间)
Io 33 mA (1、2、3端子间)
Po 72 mW (1、2、3端子间)
Co 3.58 μF (1、2、3端子间)
Lo 21 mH (1、2、3端子间)
NPPB-DIN 总线供电导轨
合适EN 60715，2根导电轨道拔出35mm的DIN导轨中；为一切装置在供电导轨上的C/K系列仪表供给直流供电；规范长度0.3m，0.35m，0.4m，0.7m；削减布线和掩护
NPPB-BS210 I/O端子基座
毗连导轨BUS基座，内部供电经由过程基座的接线端子引入。若是挑选了冗余电源模块，此端子可不用挑选。
NPPB-BSC028 防尘盖
掩护外露的总线，按照须要能够拆分组合。
NPPB-SS5 限位器
用于地位牢固，标配2个一组
NPPB-TS35B 牢固片
材质：金属铁，用于导轨承重加固，标配2片。
冷端弥补端子（蓝色）
热电偶冷端弥补端子，经由过程外置弥补元件间接与弥补导线接入端毗连，实现加倍精准的温度弥补，合用于热电偶输出产物。
NPEXA-C11
一入一闹 铂热电阻模拟输出稳定栅
