选型 宁静吃瓜91 NPFSR-K122MD

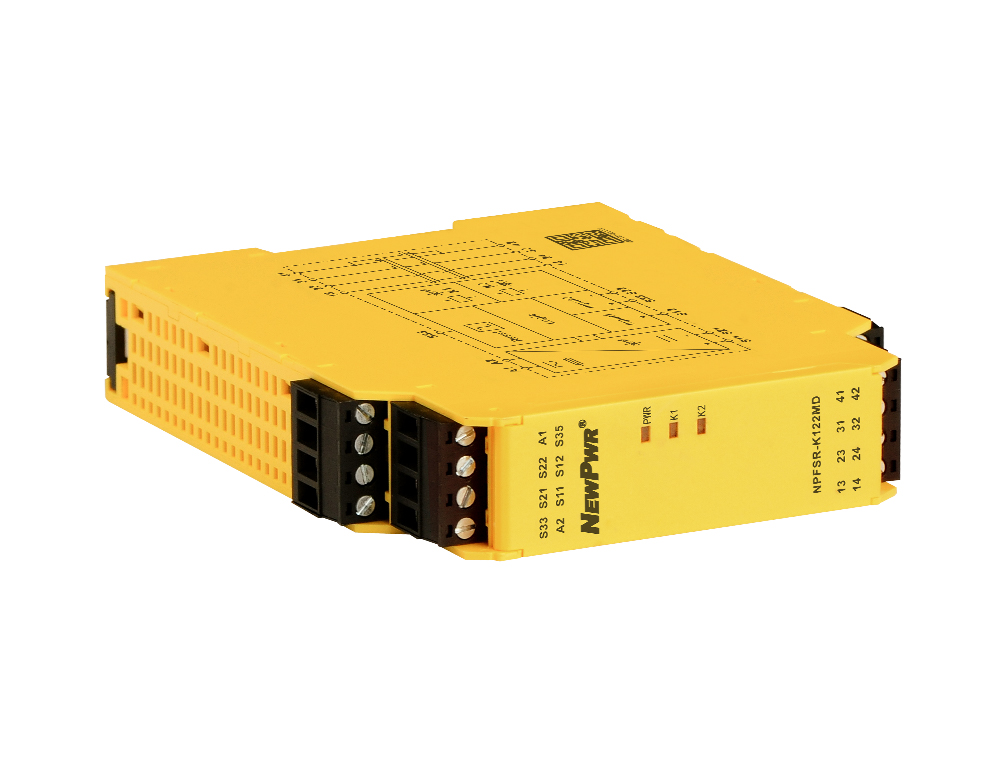

NPFSR-K122MD
K系列急停按钮、宁静门宁静吃瓜91 的输出都为常闭触点旌旗灯号，经常使用于告急制动或对进入风险地区职员的掩护，普遍利用于机器、食物等行业。首要特点：1oo2布局；具备通道间穿插短路诊断功效；撑持带监控的手动复位；元件产生单一毛病时，仍能坚持宁静功效；在每个接通-封闭周期内，宁静吃瓜91 能够主动检测出是不是准确地开启和闭合。
输出的装置
效果触点开关总数
变电
校准体例
分享
NPFSR-K122MD
产物先容 手艺参数 下载
插手对照 插手选型
【着重学手艺】


【仪器与裝配】






系统                                                                      组装



【手艺参数】 电源 输出 输出 根基参数 EMC特征 使命情况 【机器特征】 机器特征 【认证信息】 认证信息
电源
额外电压 24V AC/DC
电压容差 0.85 ~ 1.1
交换频次 50Hz ~ 60Hz
输出
输出电流 ≤ 50mA/24V DC
导线电阻 ≤ 15Ω
输出装备 急停按钮、宁静门
输出
触点数目 2NO+2NC
触点范例 强迫导向型
触点资料 AgSnO2+0.2μmAu
触点容量 AC-15: 5A/230V, DC-13: 5A/24V
触点熔丝掩护 10A gL/gG(NO), 6A gL/gG(NC)
根基参数
吸合时候 ≤ 150ms
开释时候 急停操纵: ≤ 30ms, 电源生效: ≤ 100ms
规复时候 急停操纵: ≤ 30ms, 电源生效: ≤ 100ms
电源短时候断 20ms
零件功耗 ≤ 2.2W/24V DC, ≤ 5.4VA/24V AC
EMC特征
电磁兼容 合适IEC 60947, IEC 61326-3-1,IEC 61000-6-2, IEC 61000-6-4
额外绝缘电压 250V AC
额外打击耐受电压 6000V(1.2/50us)
绝缘强度 1500V AC, 1 min
电气空隙和爬电间隔 合适IEC 60947-1
使命情况
振动 10Hz ~ 55Hz, 0.35mm
过压品级 III
净化品级 2
防护品级 IP20
使命温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
机器特征
毗连体例 螺钉毗连
规格尺寸 宽23 mm×高100 mm×深115mm
装置体例 DIN35 mm导轨装置

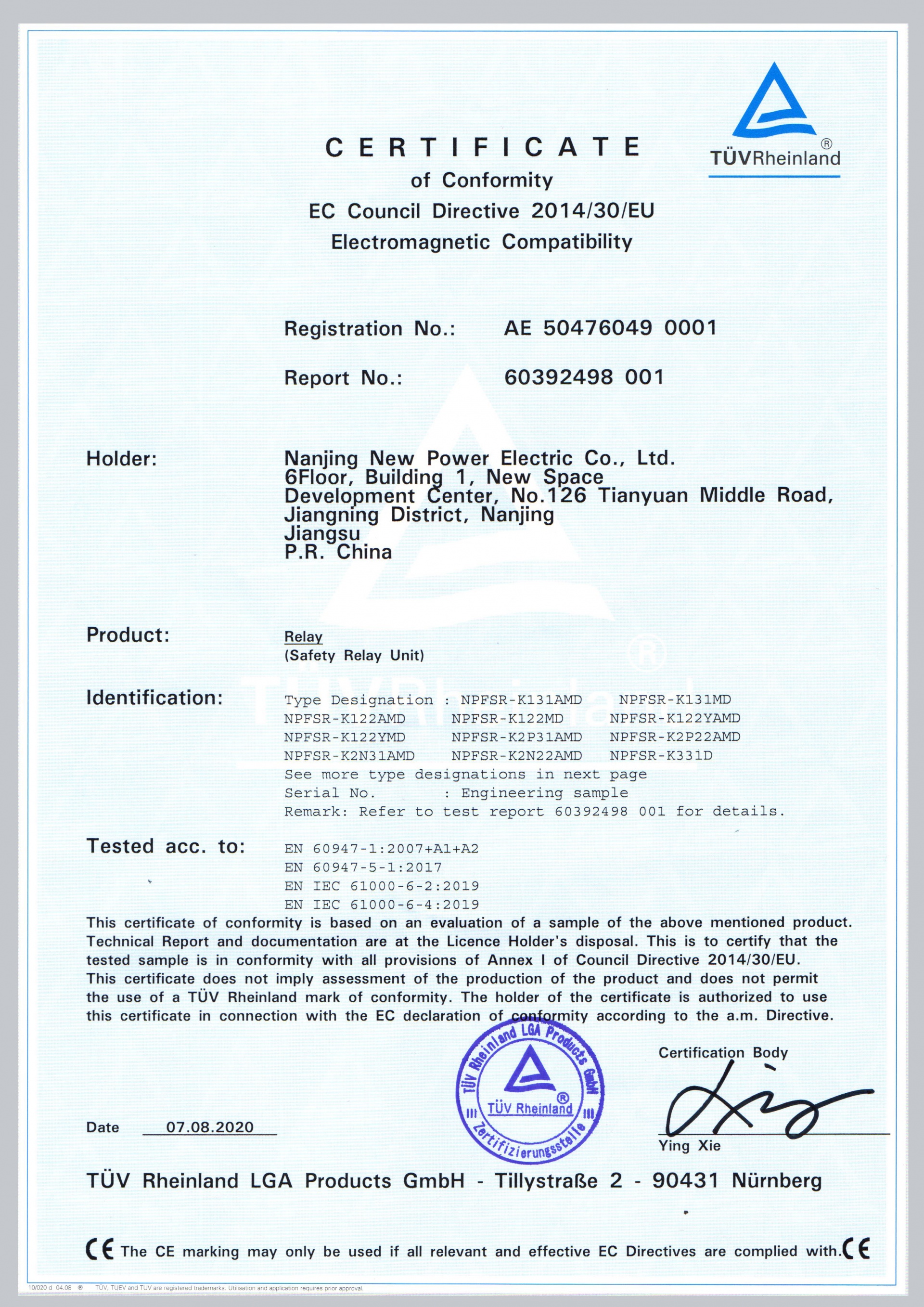

认证信息
产物认证 SIL, CE
机能品级 PLe，合适ISO 13849
宁静种别 Cat.4，合适ISO 13849
使命时候 20年，合适ISO 13849
均匀诊断笼盖率 99%，合适ISO 13849
均匀风险生效时候 164年，合适ISO 13849
共因生效 68，合适ISO 13849
宁静完全性品级 SIL3，合适IEC 61508
申明宁静完全性品级 SIL CL3，合适IEC 62061
硬件毛病裕度 1，合适IEC 62061
宁静生效分数 ≥ 99%，合适IEC 62061
请求时风险生效几率 1.29E-5/PTI=20年，合适IEC 62061
每小时风险生效几率 1.49E-10 1/h，合适IEC 62061
遏制种别 0，合适IEC 60204
