选型 断绝式宁静栅 NPEXA-C21A2

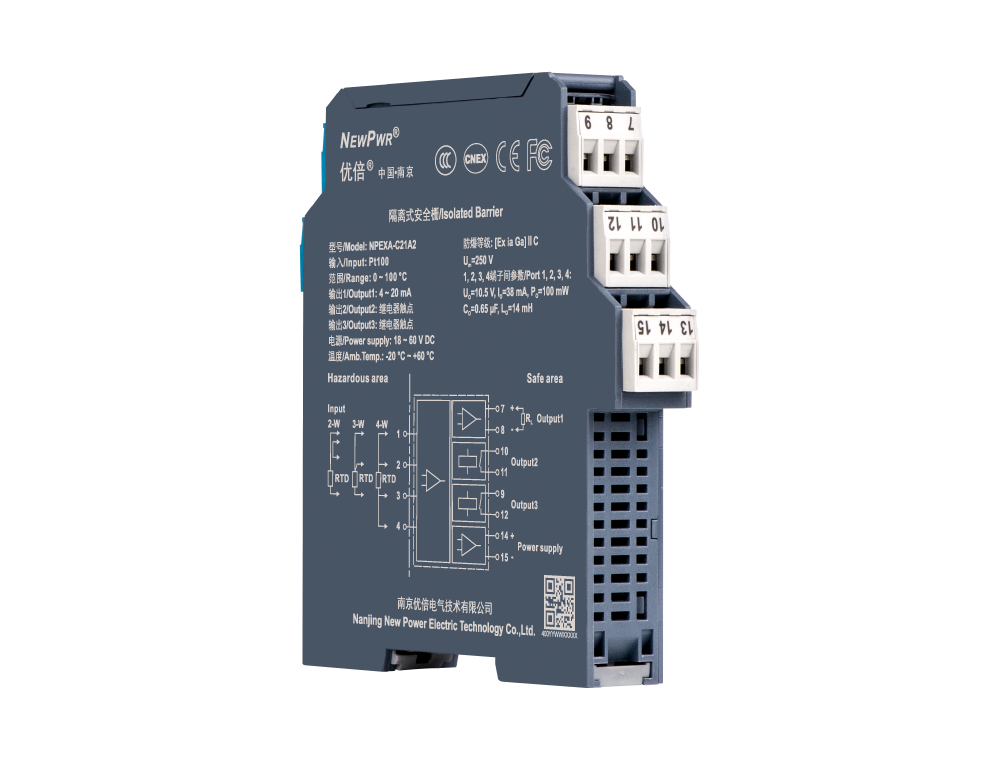

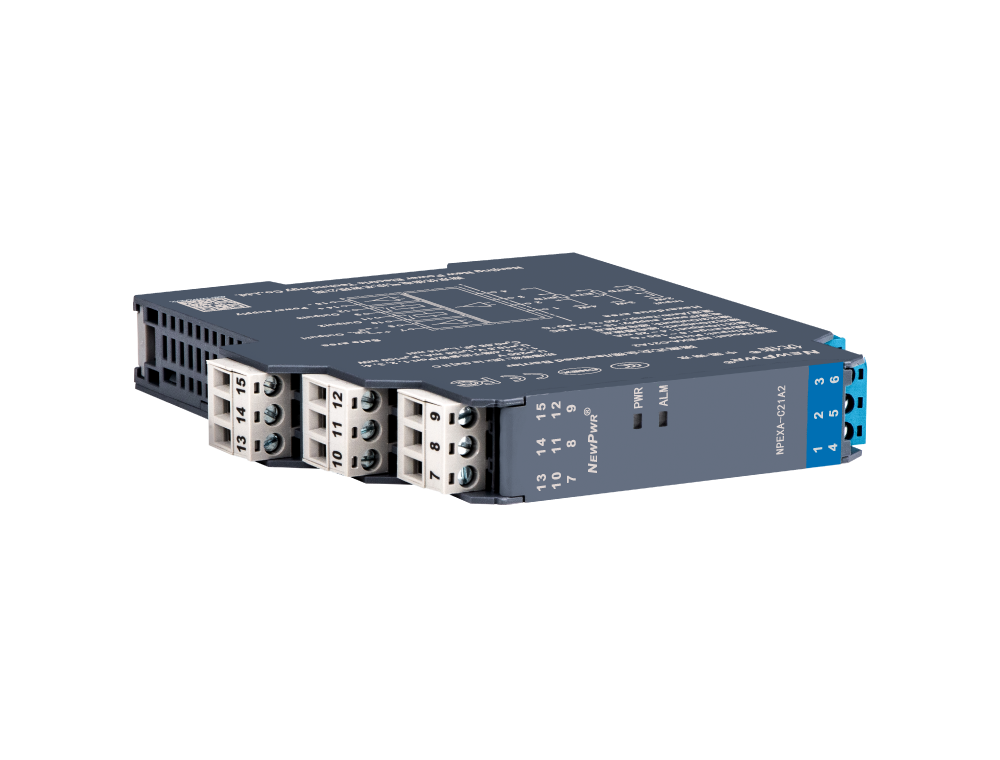

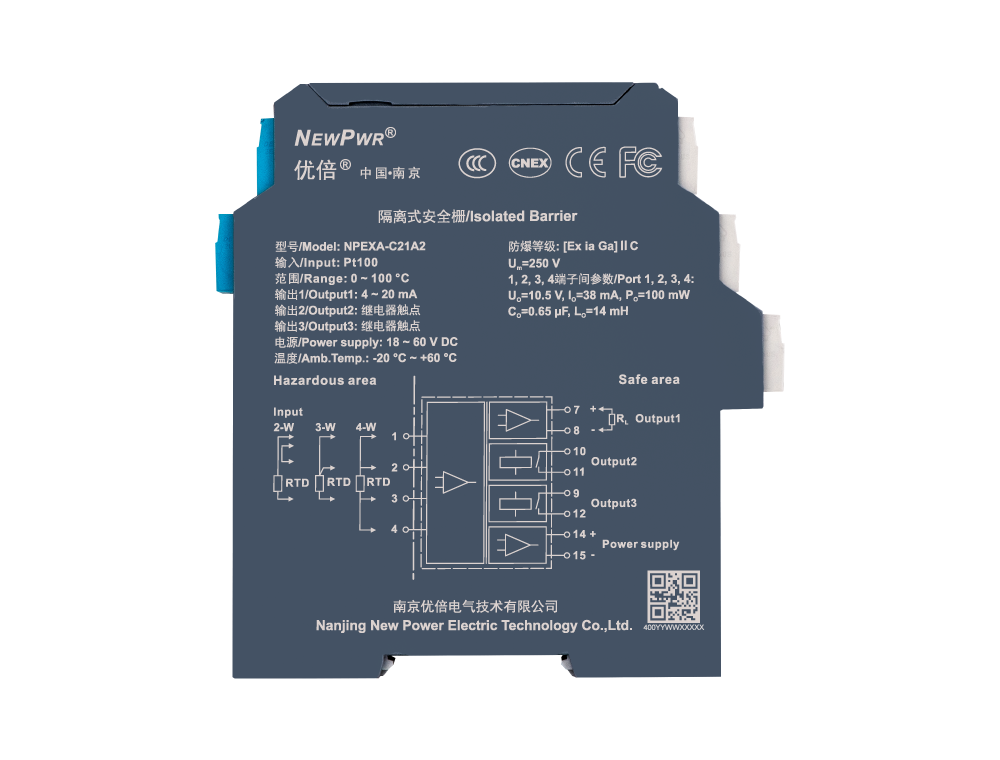

NPEXA-C21A2
热电阻输出宁静栅，将风险区的热电阻旌旗灯号，经断绝转换为4~20mA电流旌旗灯号输出到宁静区(其余输出旌旗灯号范例产物，详细型号见型谱)。该产物须要自力供电，输出、输出和电源三端断绝，具备在线毛病自诊断功效，同时具备2路报警设定功效。能够经由过程PC端或手持编程器对电偶范例、温度量程、报警体例与报警值等停止组态设置。
模拟输出
输出精度（图解尺寸见型谱）
缓冲区
共电
分享
NPEXA-C21A2
产物先容 手艺参数 配件 下载
插手对照 插手选型
【原点一技之长】


【传动装置与装配图】






部件                                                                      装配工




【手艺参数】 电源 输出 输出 传输特征 根基参数 EMC特征 任务环境 状况描写 【机器特征】 机器特征 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输出
输出旌旗灯号 Pt100、Cu100、Cu50、BA1、BA2等热电阻
引线电阻 ≤ 20 Ω/线
输出
输出旌旗灯号 输出1：4 ~ 20 mA；输出2、输出3：吃瓜91 触点（报警值、回差、延时可设）
许可负载 RL ≤ 550 Ω
触点容量 250 V AC/2 A或30 V DC/2 A
传输特征
转换精度 旌旗灯号范例 丈量规模 量程规模/转换精度
Pt100 -200 ℃ ~ +850 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu50 -50 ℃ ~ +150 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu100 -50 ℃ ~ +150 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
温度漂移 30 ppm/℃
根基参数
呼合时候 ≤ 1 s
任务功耗 1.5 W
EMC特征
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输出/输出/电源)
任务环境
任务温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场合 装置于宁静区，可毗连0区、1区、2区；ⅡA、ⅡB、ⅡC；T4 ~ T6风险区的本装置备
状况描写
输出状况 在用户不出格指明的环境下，不管输出旌旗灯号呈现何种毛病状况，在满量程规模内输出均跟从输出旌旗灯号变更 (断线除外，断线输出0 V/mA)，但最大不超越输出量程下限的110% (如0 ~ 20 mA输出时，最小输出可为0 mA，最大不跨越22 mA)
机器特征
毗连体例 螺钉毗连
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置体例 DIN35 mm导轨装置
认证信息
产物认证 CNEX, CE, FCC, CCC
防爆品级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 10.5 V (1、2、3、4端子间)
Io 38 mA (1、2、3、4端子间)
Po 100 mW (1、2、3、4端子间)
Co 0.65 μF (1、2、3、4端子间)
Lo 14 mH (1、2、3、4端子间)
NPPB-DIN 总线供电导轨
合适EN 60715，2根导电轨道拔出35mm的DIN导轨中；为一切装置在供电导轨上的C/K系列仪表供给直流供电；规范长度0.3m，0.35m，0.4m，0.7m；削减布线和掩护
NPPB-BS210 I/O端子基座
毗连导轨BUS基座，内部供电经由过程基座的接线端子引入。若是挑选了冗余电源模块，此端子可不用挑选。
NPPB-BSC028 防尘盖
掩护外露的总线，按照须要能够拆分组合。
NPPB-SS5 限位器
用于地位牢固，标配2个一组
NPPB-TS35B 牢固片
材质：金属铁，用于导轨承重加固，标配2片。
NPEXA-C11
一入一开 pt100打印输出灵动栅
