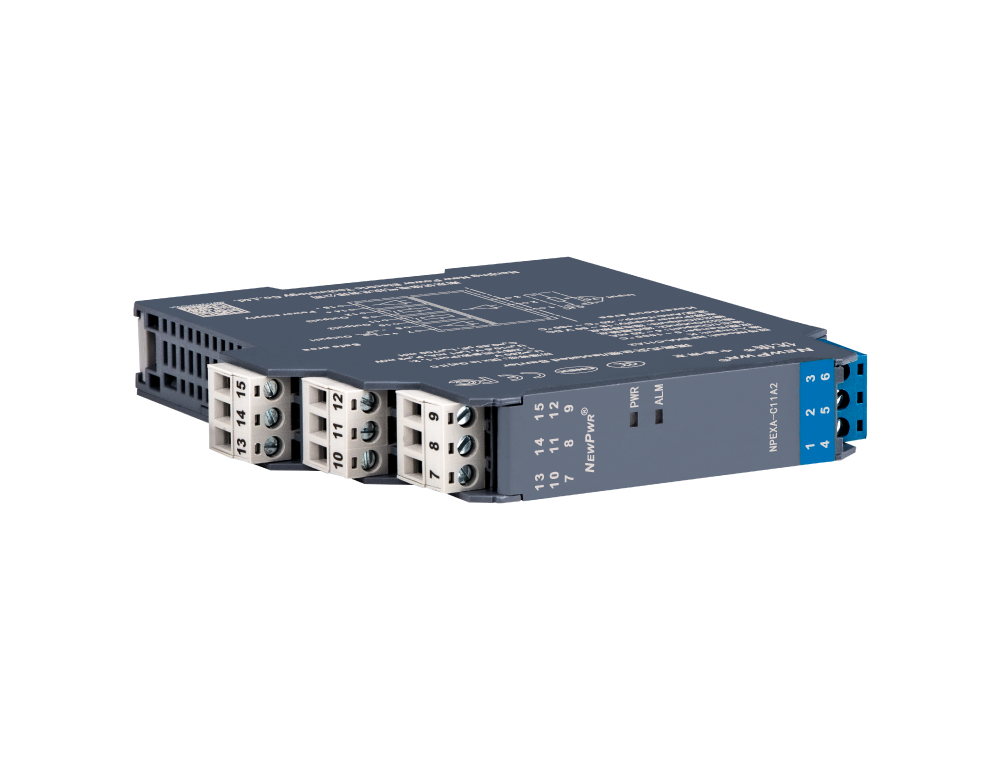

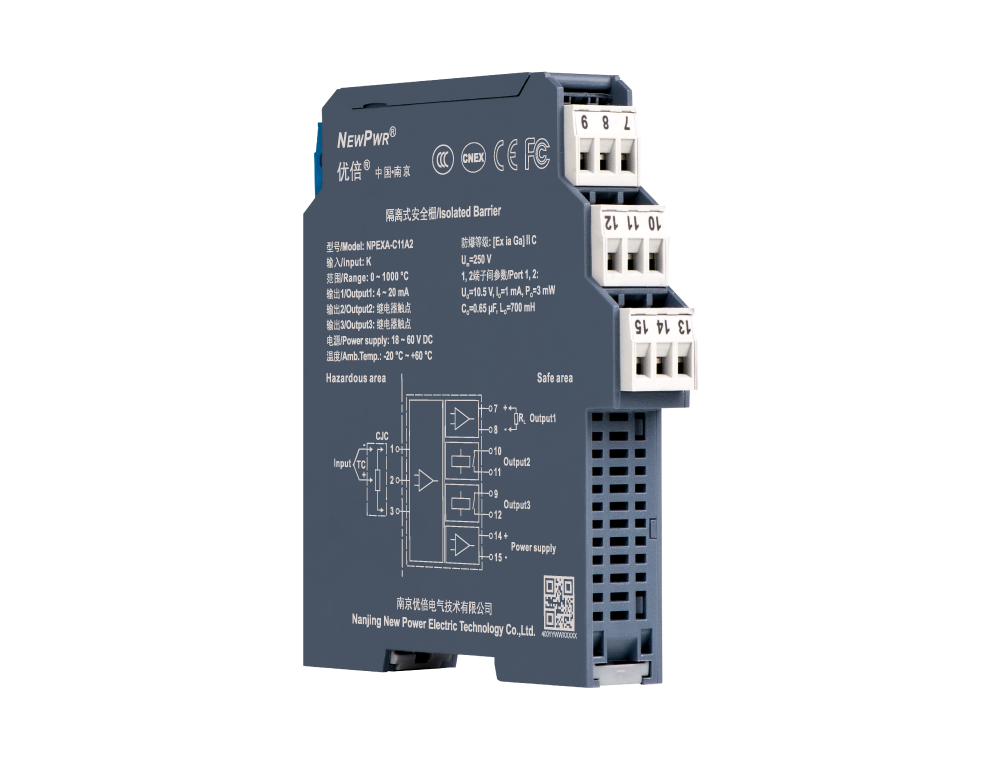

NPEXA-C11A2

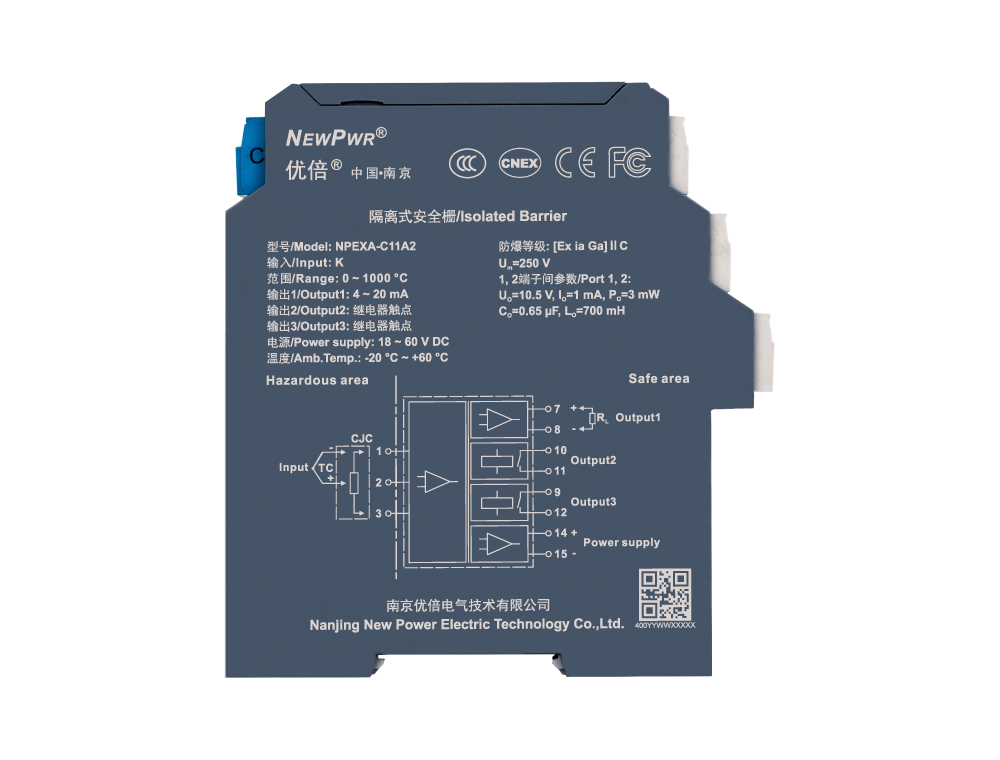

热电偶输出宁静栅，将风险区的热电偶旌旗灯号，经断绝转换为4~20mA电流旌旗灯号输出到宁静区(其余输出旌旗灯号范例产物，详细型号见型谱)，外置冷端弥补端子。该产物须要自力供电，输出、输出和电源三端断绝，具备在线毛病自诊断功效，同时具备2路报警设定功效。能够经由过程PC端或手持编程器对电偶范例、温度量程、报警体例与报警值等停止组态设置。

输入

热电偶TC

打出（详细介绍型號见型谱）

4～20 mA 吃瓜91 报警

入口

一入三出

供水

24 V DC端子供电

控制系统 裝配

电源

供电电源	18 ~ 60 V DC

输出

输出旌旗灯号

K、E、S、B、J、T、R、N等热电偶

输出

输出旌旗灯号	输出1：4 ~ 20 mA；输出2、输出3：吃瓜91 触点（报警值、回差、延时可设）
许可负载	RL ≤ 550 Ω
触点容量	250 V AC/2 A或30 V DC/2 A

传输特征

转换精度	旌旗灯号范例	丈量规模	量程规模/转换精度
	K	-200 ℃ ~ +1372 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	E	-100 ℃ ~ +1000 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	J	-100 ℃ ~ +1200 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	N	-200 ℃ ~ +1300 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	S	-50 ℃ ~ +1768 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
	R	-50 ℃ ~ +1768 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
	T	-20 ℃ ~ +400 ℃	＜300 ℃，±0.3 ℃	≥300 ℃，±0.1 %F.S.
	B	+400 ℃ ~ +1820 ℃	＜500 ℃，±0.5 ℃	≥500 ℃，±0.1 %F.S.
温度漂移	30 ppm/℃

根基参数

弥补精度	1 ℃ (弥补规模：-20 ℃ ~ +60 ℃)
呼合时候	≤ 500 ms
任务功耗	1.5 W

EMC特征

电磁兼容	IEC 61326-3-1
介电强度	≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧)
绝缘电阻	≥ 100 MΩ (输出/输出/电源)

任务环境

利用场合	装置于宁静区，可毗连0区、1区、2区；ⅡA、ⅡB、ⅡC；T4 ~ T6风险区的本装置备

状况描写

输出状况	在用户不出格指明的环境下，不管输出旌旗灯号呈现何种毛病状况，在满量程规模内输出均跟从输出旌旗灯号变更 (断线除外，断线输出0 V/mA)，但最大不超越输出量程下限的110% (如0 ~ 20 mA输出时，最小输出可为0 mA，最大不跨越22 mA)

机器特征

毗连体例	螺钉毗连
规格尺寸	宽17.8 mm×高110 mm×深117 mm
装置体例	DIN35 mm导轨装置

认证信息

产物认证	CNEX, CE, FCC, CCC
防爆品级	[Ex ia Ga]ⅡC
最高电压（Um）	250 V
Uo	10.5 V (1、2端子间)
Io	1 mA (1、2端子间)
Po	3 mW (1、2端子间)
Co	0.65 μF (1、2端子间)
Lo	700 mH (1、2端子间)

合适EN 60715，2根导电轨道拔出35mm的DIN导轨中；为一切装置在供电导轨上的C/K系列仪表供给直流供电；规范长度0.3m，0.35m，0.4m，0.7m；削减布线和掩护

毗连导轨BUS基座，内部供电经由过程基座的接线端子引入。若是挑选了冗余电源模块，此端子可不用挑选。

掩护外露的总线，按照须要能够拆分组合。

用于地位牢固，标配2个一组

材质：金属铁，用于导轨承重加固，标配2片。

热电偶冷端弥补端子，经由过程外置弥补元件间接与弥补导线接入端毗连，实现加倍精准的温度弥补，合用于热电偶输出产物。
